五米三向折回跑电脑仪器
作者:佚名 日期:2014年09月01日 来源:本站原创 点击:
本五米三向跑仪器功能先进,性能稳定,主机外观和湖师大体育高考一样,功能更加完善。有2种模式选择,开机默认是训练模式,在训练人数多的情况下使用,机器自动复位,不需要人为操作,方便训练。同时按住查询键和复位键3秒钟以上,转换为测验模式。 LED屏显示---组数00--时间00:00以后,才开始计时。完整跑完全程,按查询键,可以查询每条线段的时间,方便训练分析,改进提高。本公司五米三向折回跑电脑仪器质量保证,故障率低,免费维修3年,客户放心使用。
五米三向电脑仪器 技术参数
电源:AC 220V/50HZ 电源适配器 12V 6A
1、2、3、4号位光幕检测距离:不小于1.5m
起跑检测距离:10--800mm
对射检测距离:0—10m
时间误差:小于0.01s

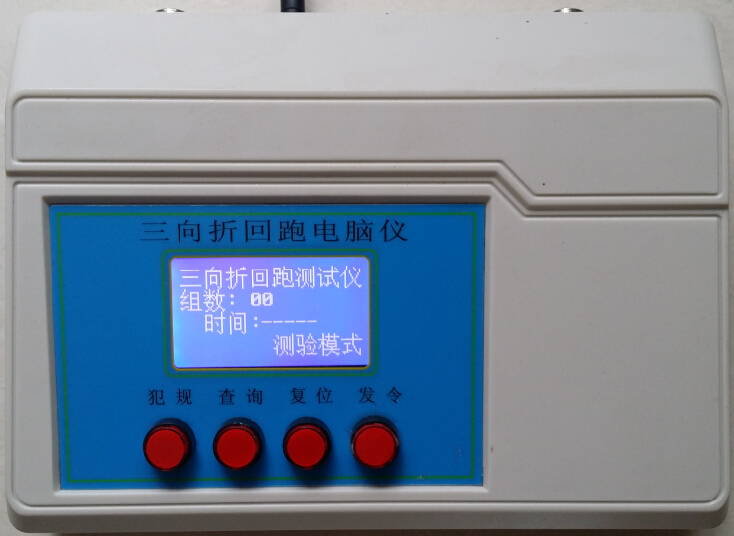

主机外壳---测验模式
![](/UploadFiles/2014-09/0/2014090311145499192.jpg)

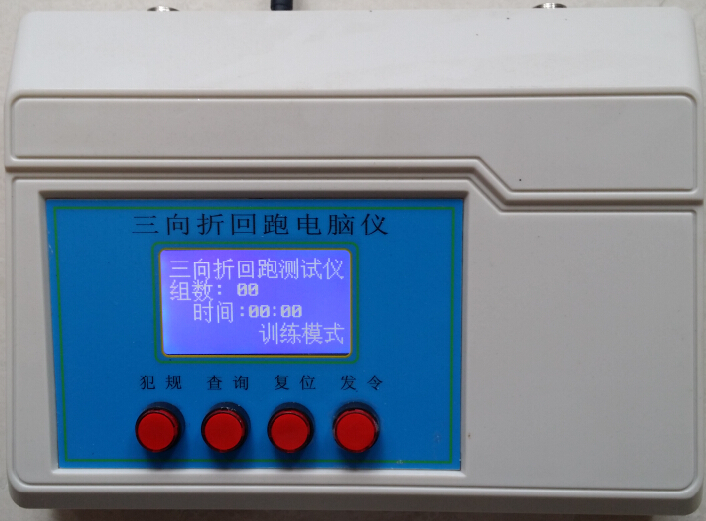

主机外壳---训练模式
![](/UploadFiles/2014-09/0/2014090310011597284.jpg)
![](/UploadFiles/2016-10/300/2016100722580682215.jpg)

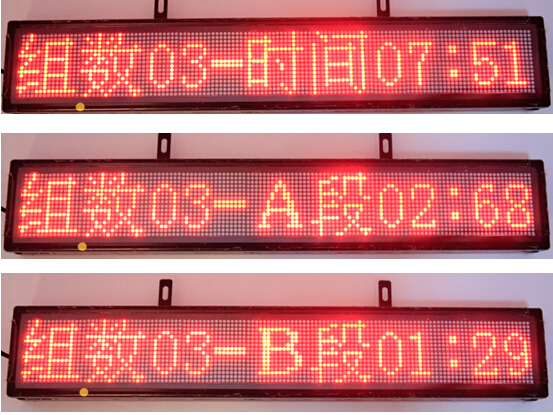

LED显示屏---总成绩、分段成绩、不到点犯规显示
![](/UploadFiles/2014-09/0/2014090311204985103.jpg)

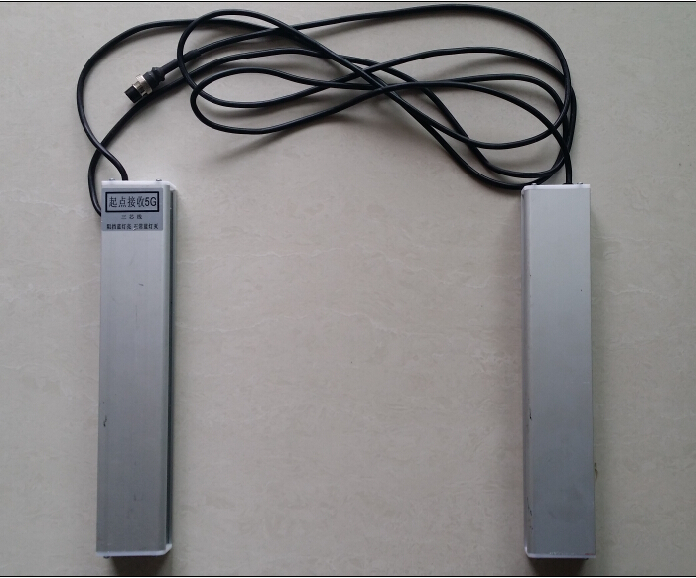

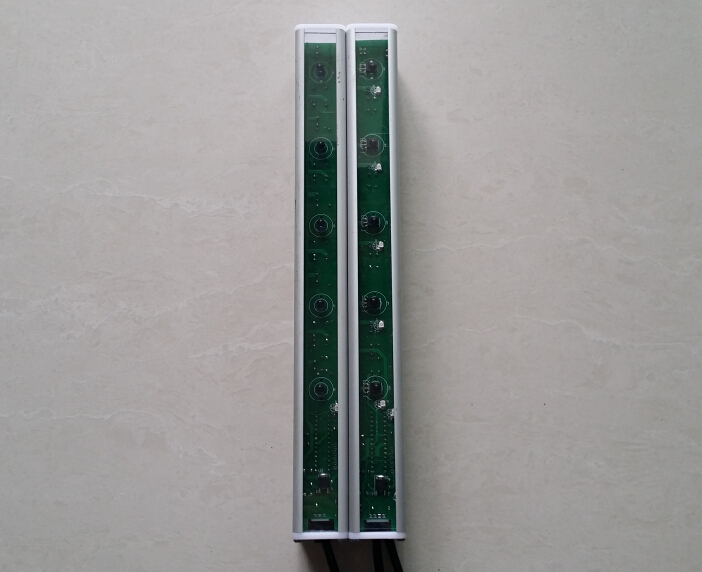

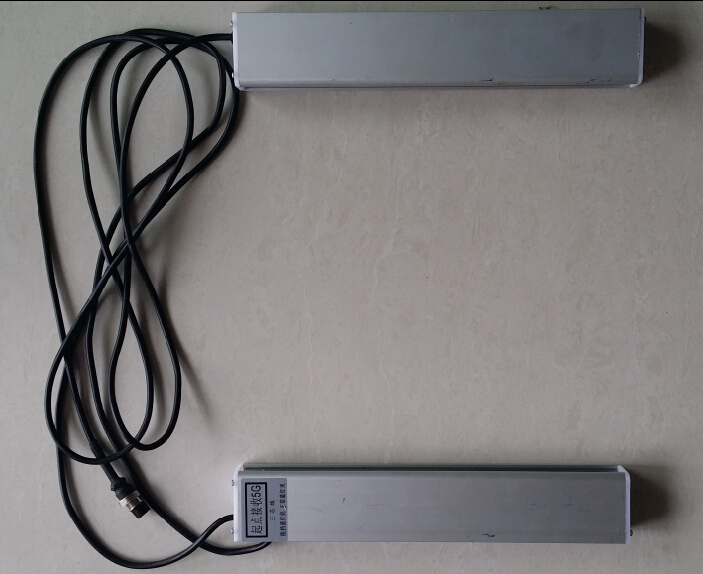

起点传感器---发射和接收已经连接好,使用方便
![](/UploadFiles/2014-09/0/2014090310180087552.jpg)
![](/UploadFiles/2014-09/0/2014090310194412163.jpg)
![](/UploadFiles/2014-09/0/2014090310195977562.jpg)

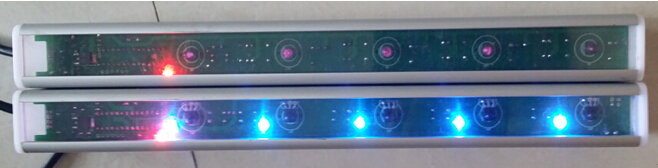

起点传感器发射和接受---发射只亮红灯,接受阻挡亮蓝灯,接受无阻挡不亮灯
![](/UploadFiles/2014-09/0/2014090818374619289.jpg)

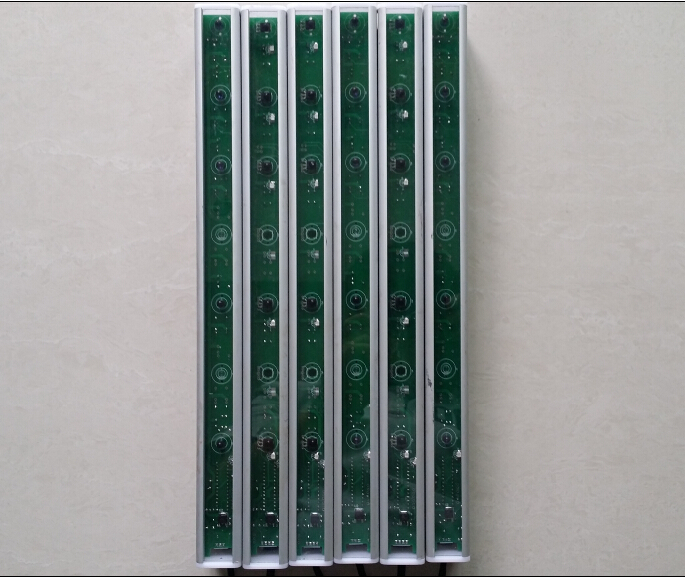

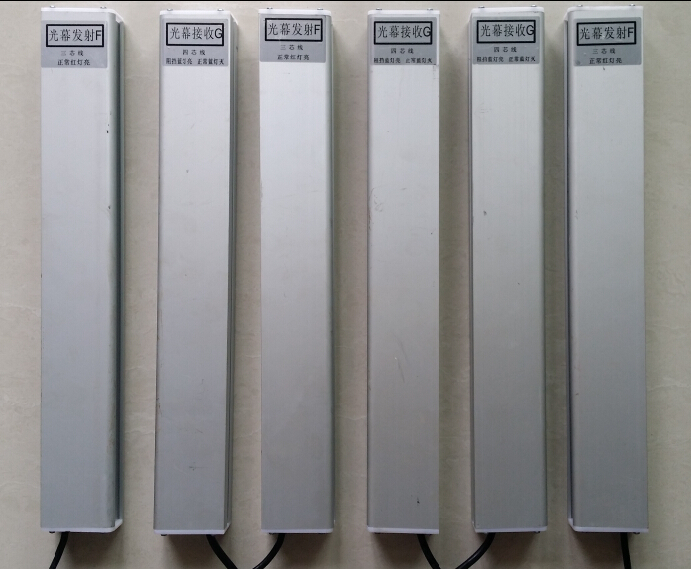

2-3-4号位传感器---三组传感器可以通用
![](/UploadFiles/2014-09/0/201409031023551404.jpg)
![](/UploadFiles/2014-09/0/2014090310253137073.jpg)

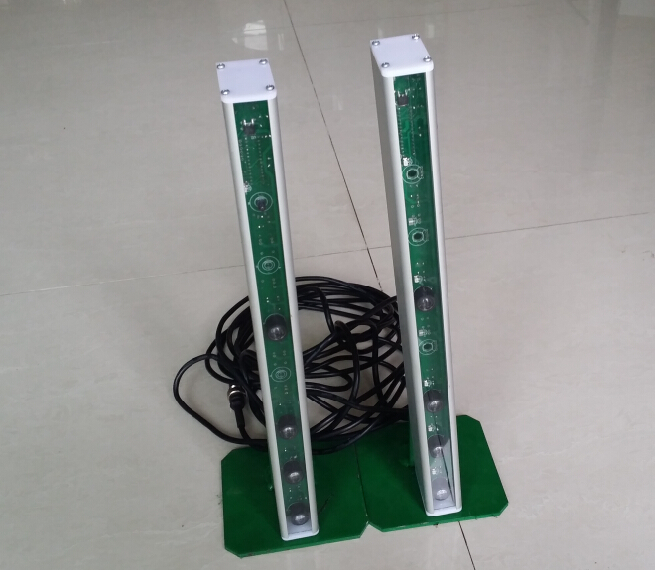

一号位传感器---电路安装凸镜接收距离远![](/UploadFiles/2014-09/0/2014090310281552364.jpg)
![](/UploadFiles/2014-09/0/2014090310283165508.jpg)

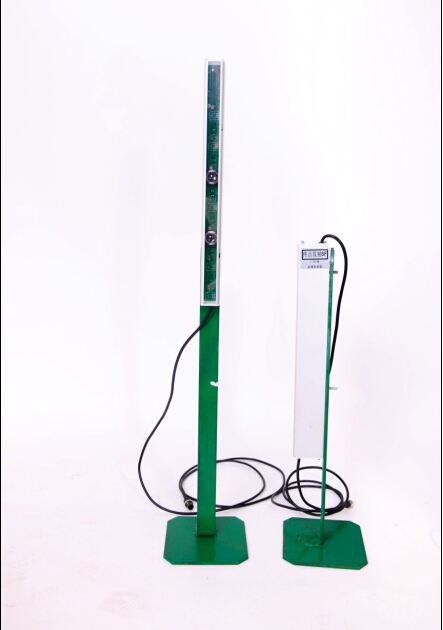

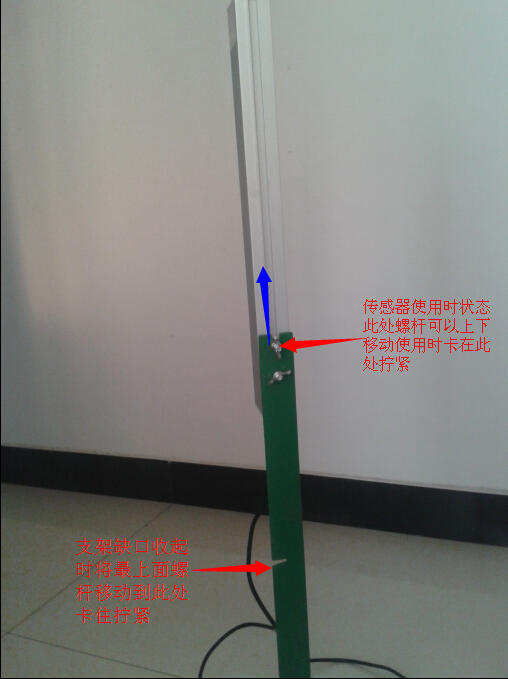

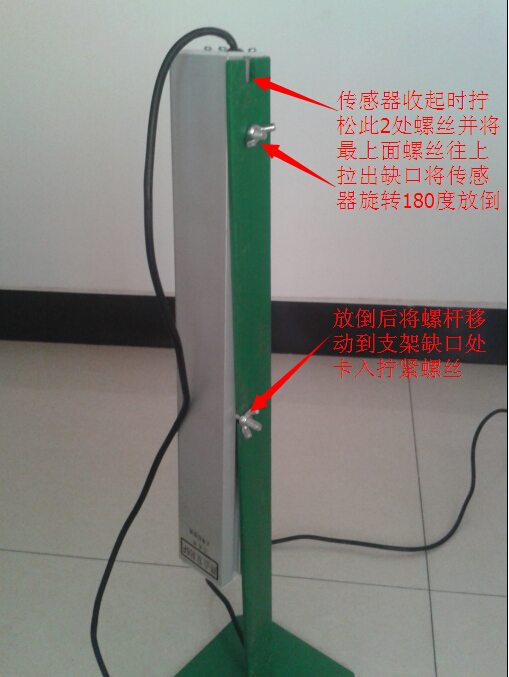

终点传感器----接收发射距离可达15米
![](/UploadFiles/2014-09/0/2014090310355147291.jpg)
![](/UploadFiles/2014-09/0/2014090407315043112.jpg)
![](/UploadFiles/2014-09/0/2014090407321072063.jpg)

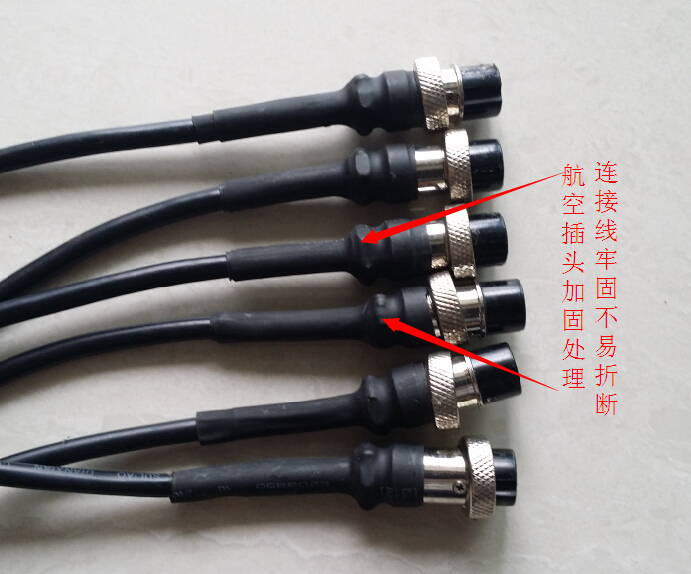

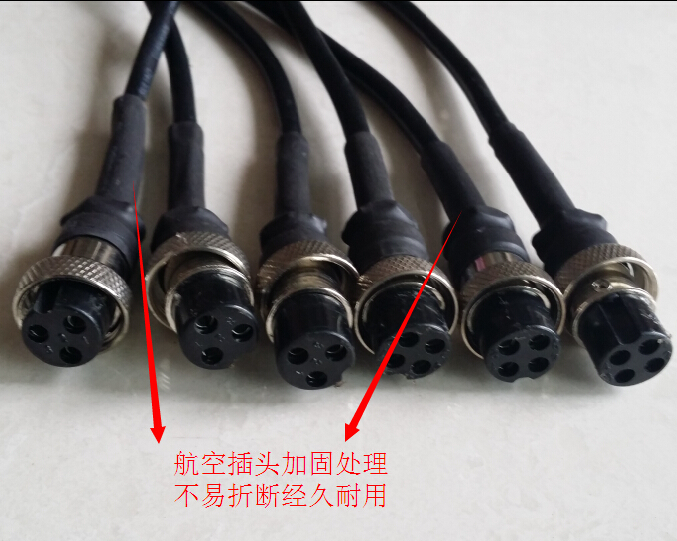

航空插头
![](/UploadFiles/2014-09/0/2014090407103761004.jpg)
![](/UploadFiles/2014-09/0/2014090311324252899.jpg)

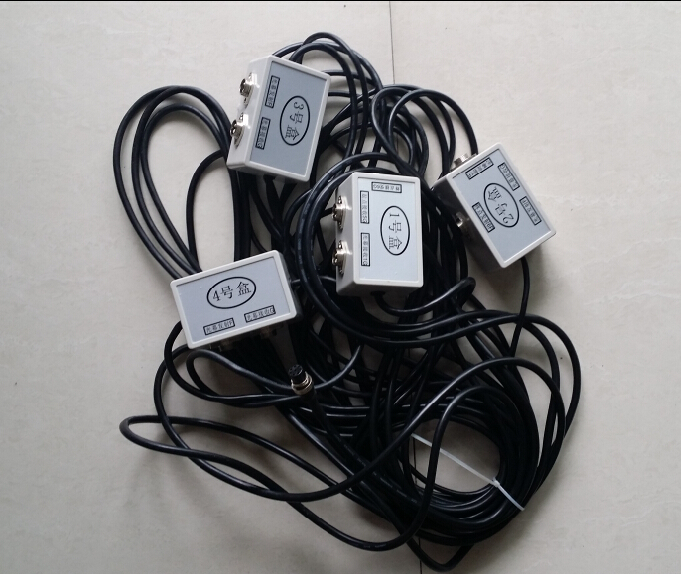

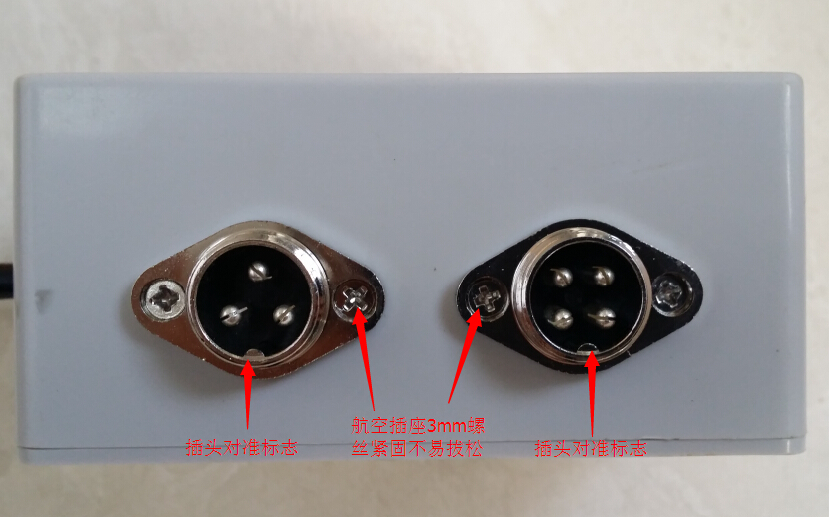

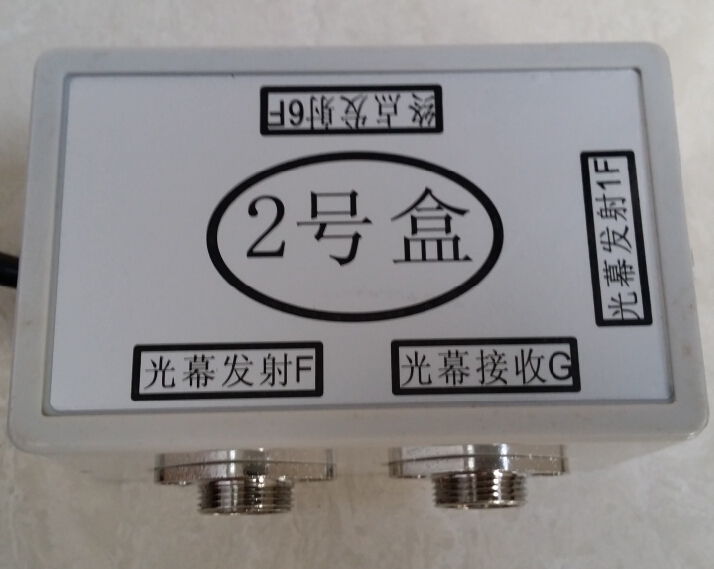

接 线 盒
![](/UploadFiles/2014-09/0/2014090407575735575.jpg)
![](/UploadFiles/2014-09/0/2014090407583061076.jpg)
主机连接线---接线盒连接在主线上、布线方便
![](/UploadFiles/2014-09/0/2014090311331869324.jpg)

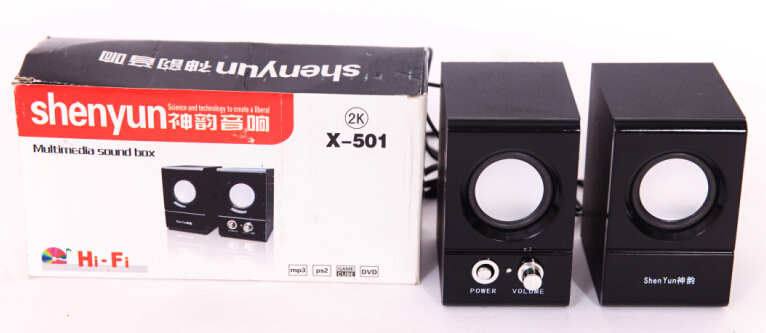

音 箱
![](/UploadFiles/2014-09/0/201409031036087632.jpg)
整 机![](/UploadFiles/2014-09/0/2014090310381568431.jpg)

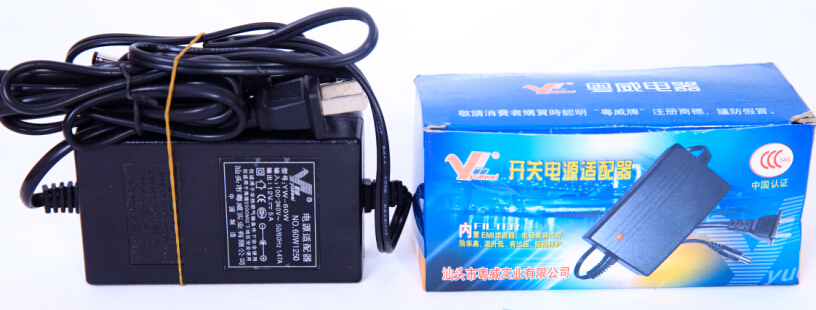

主机电源---12V 6A
![](/UploadFiles/2014-09/0/2014090311095962441.jpg)

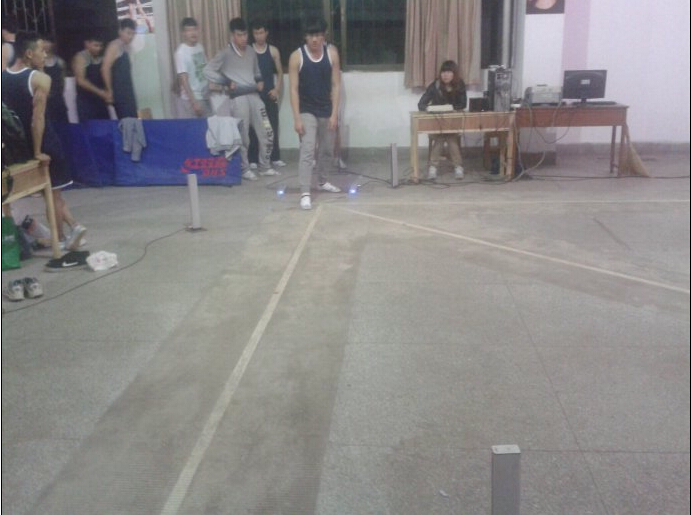

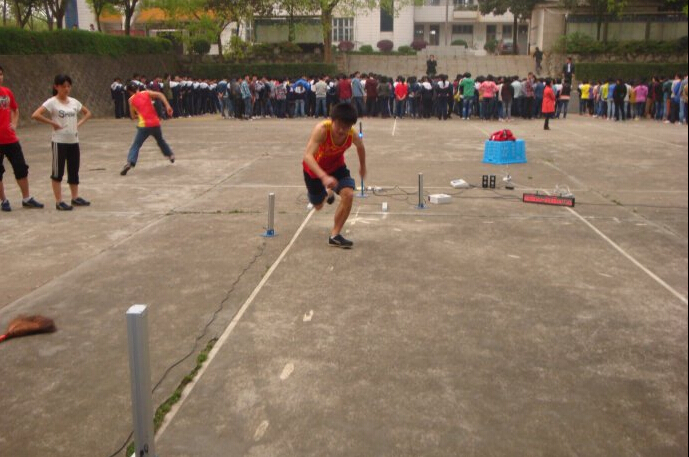

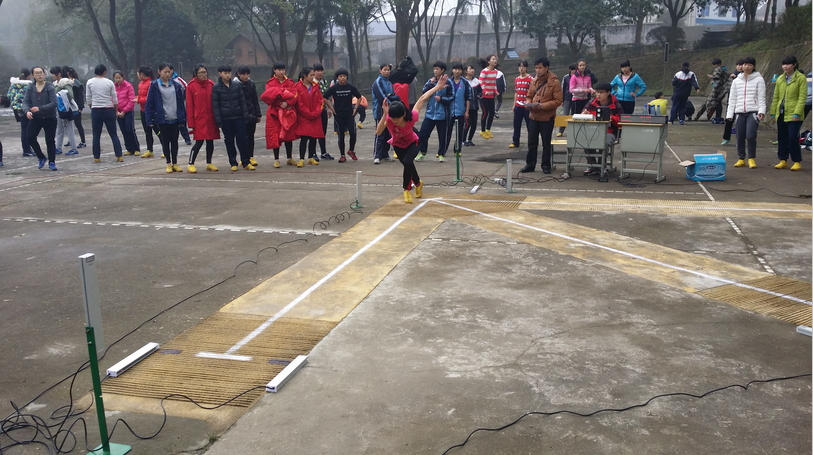

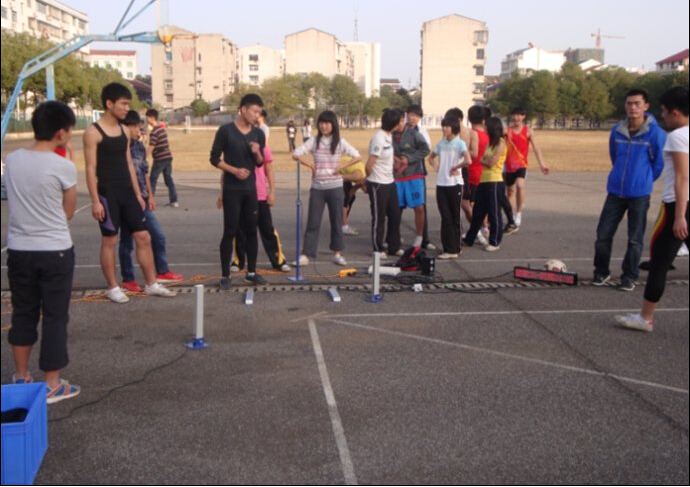

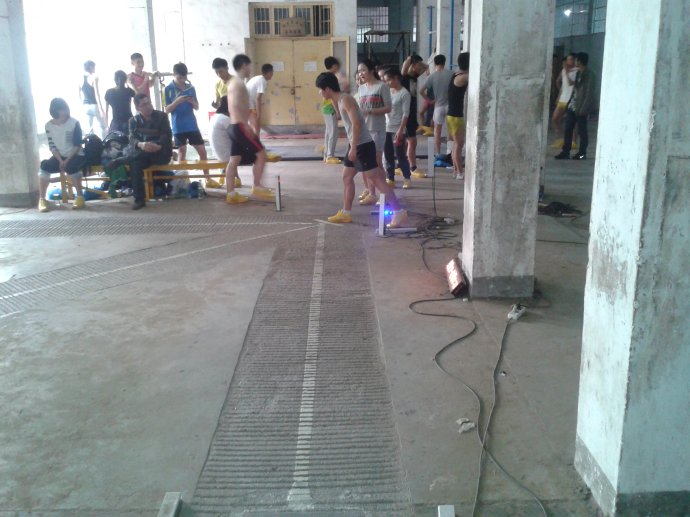

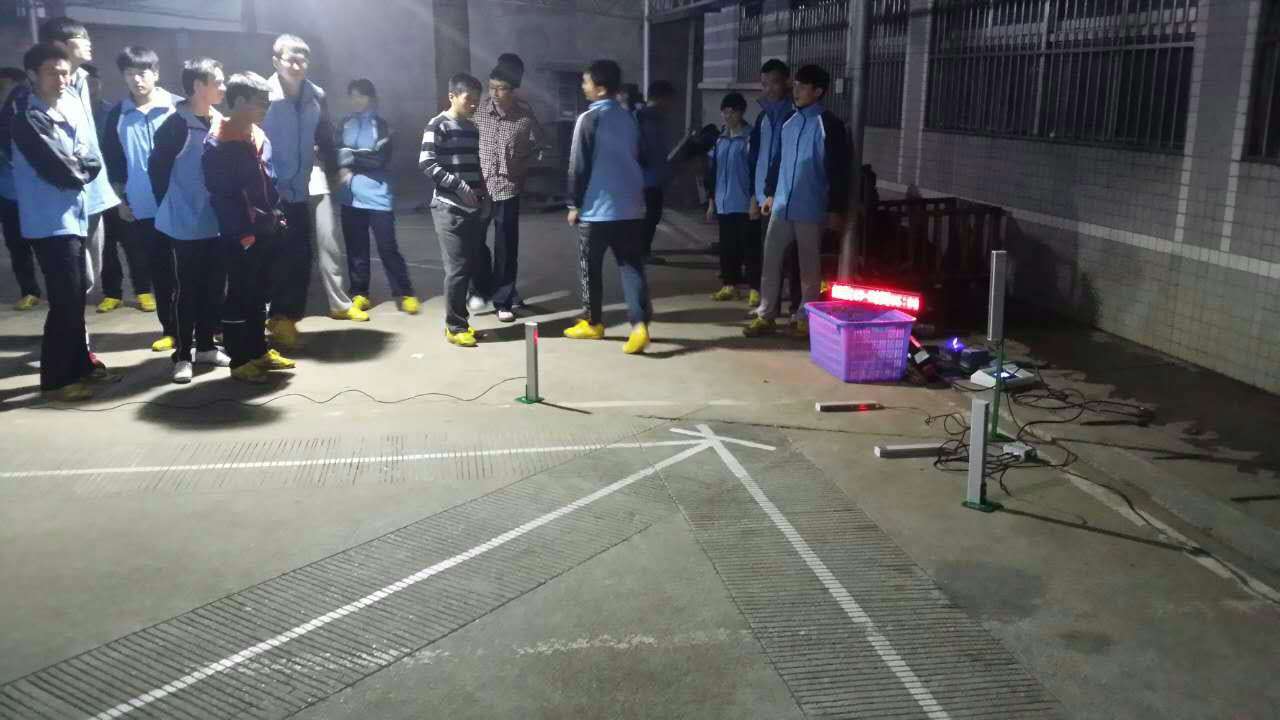

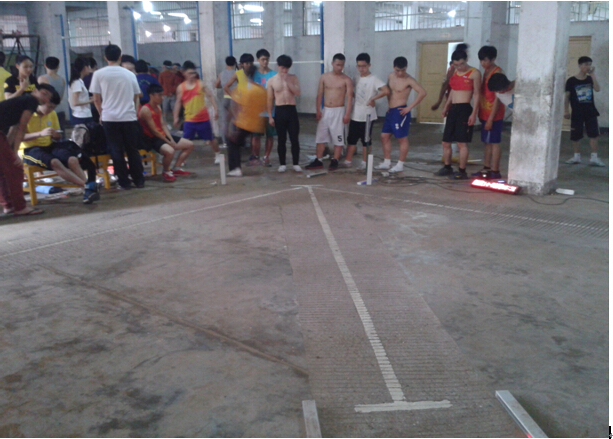

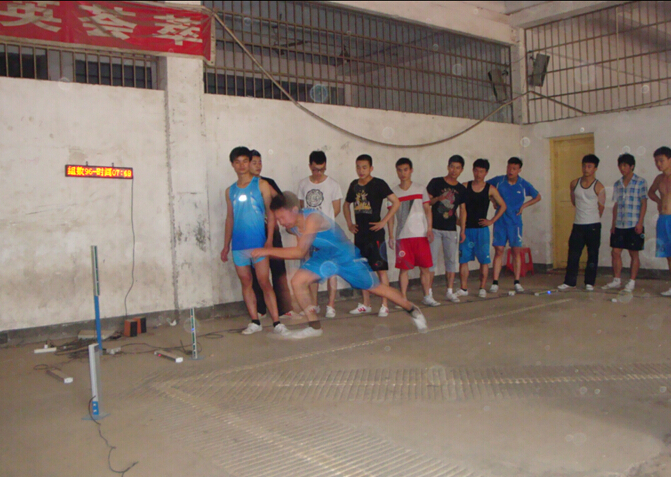

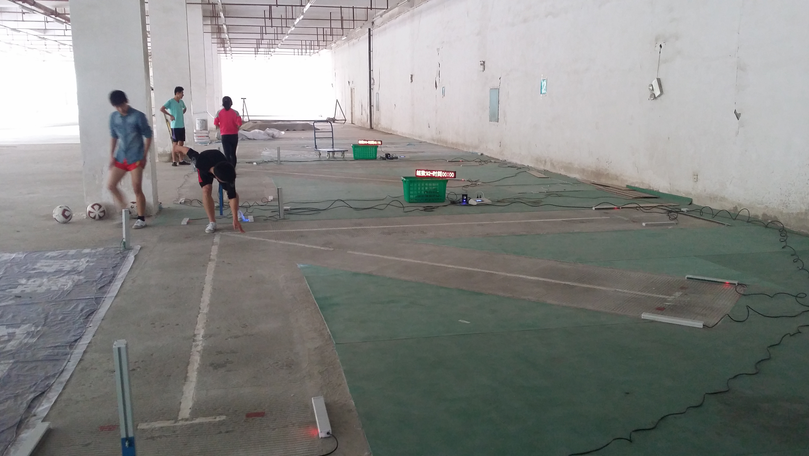

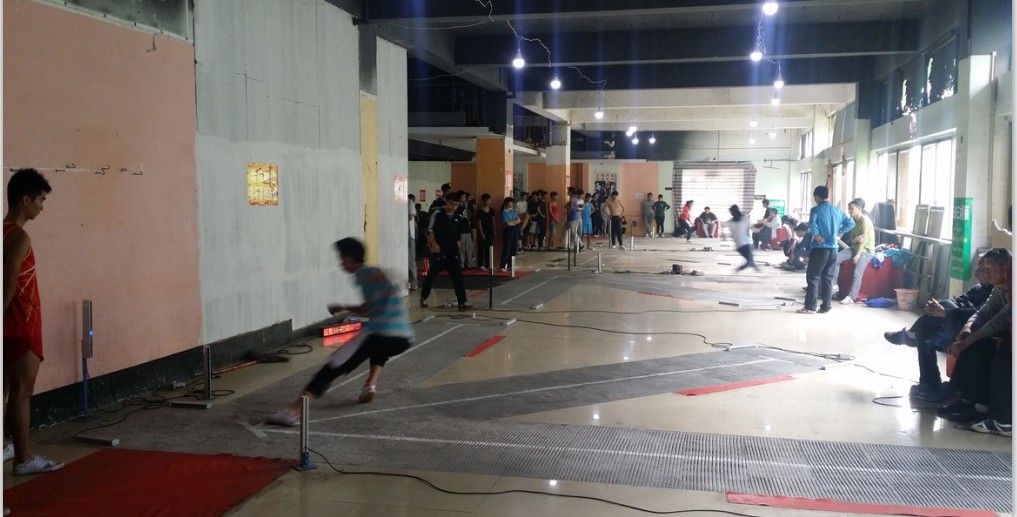

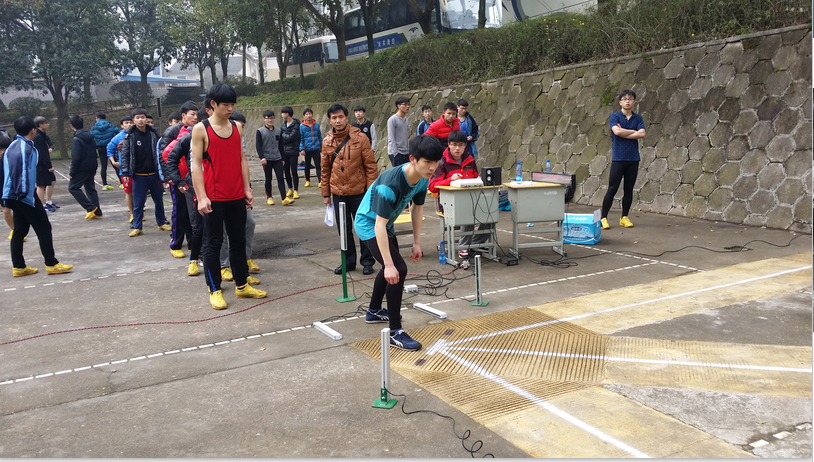

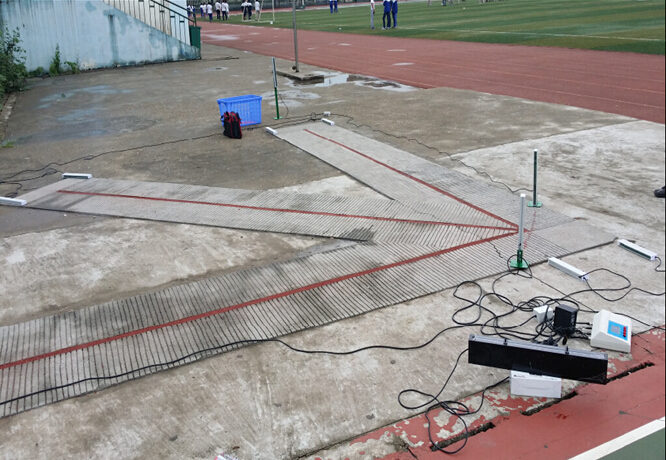

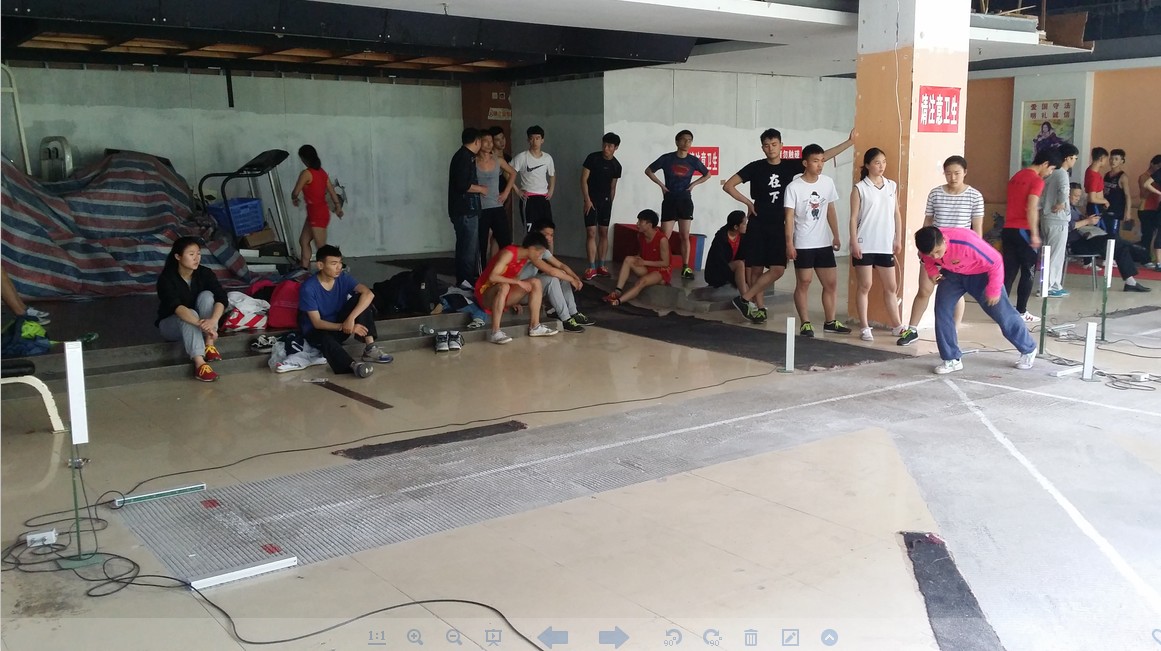

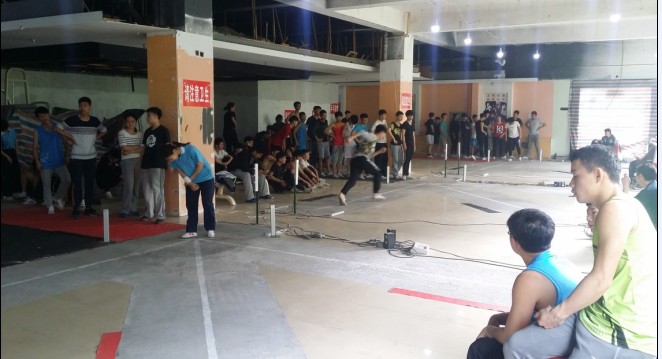

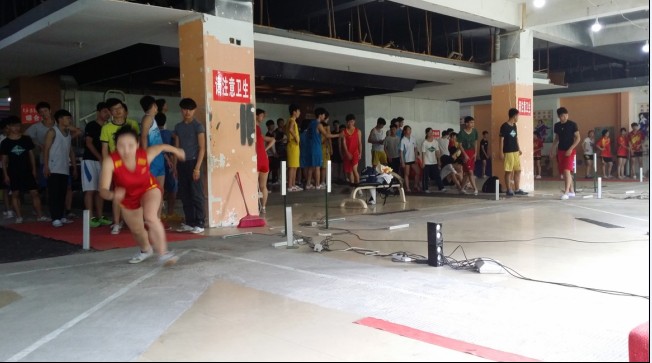

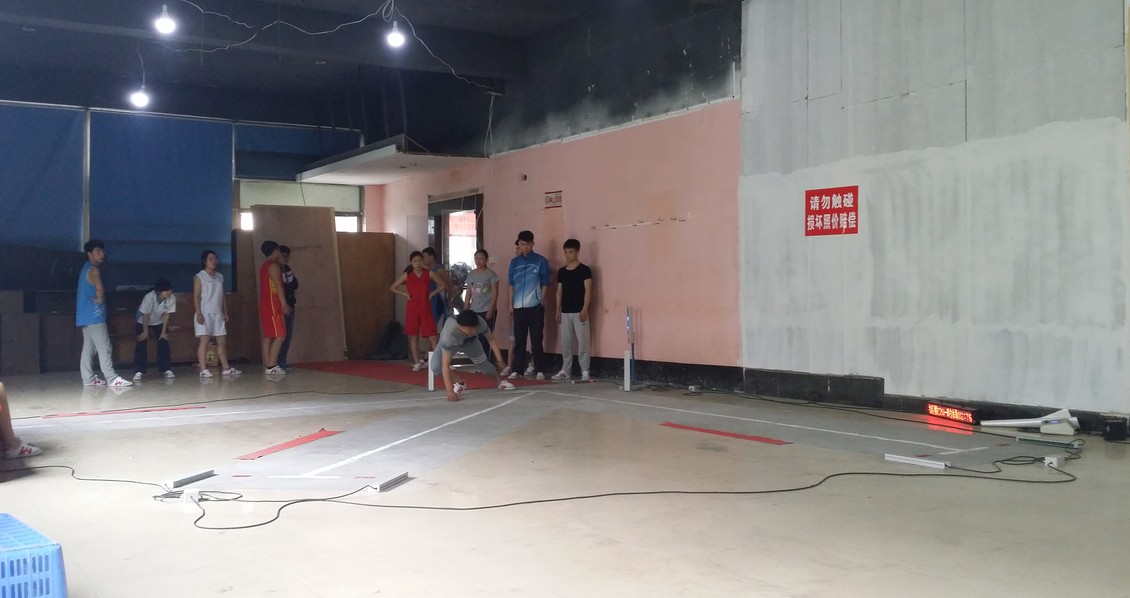

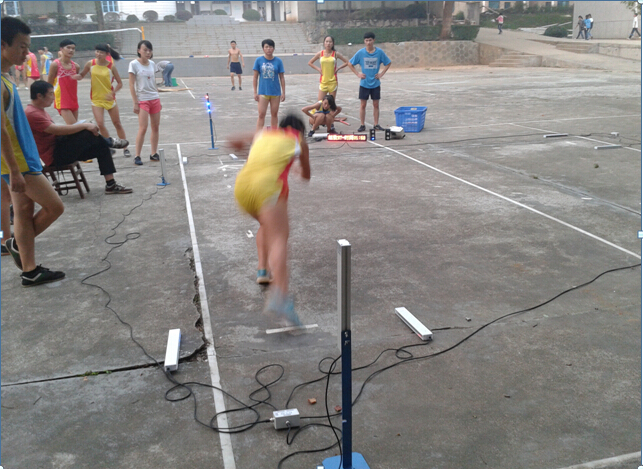

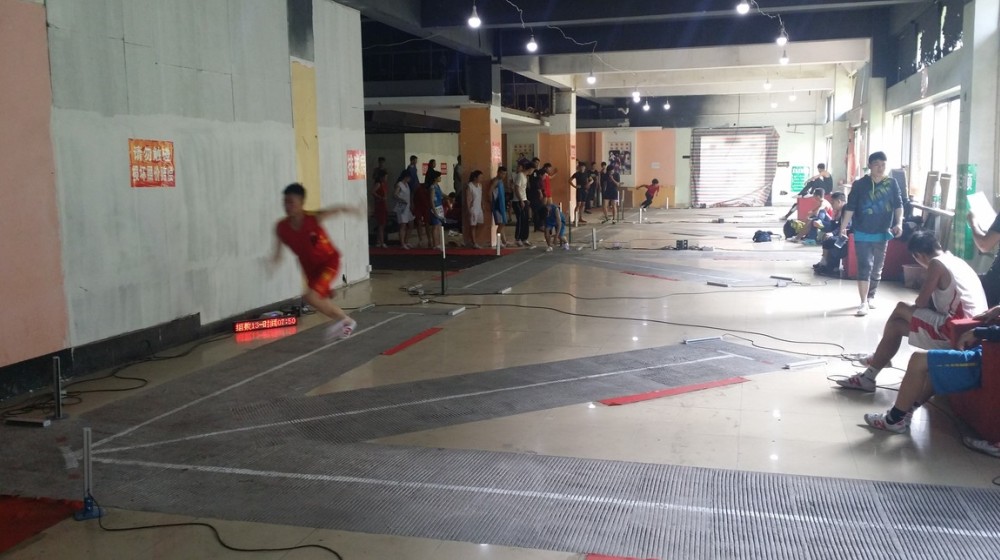

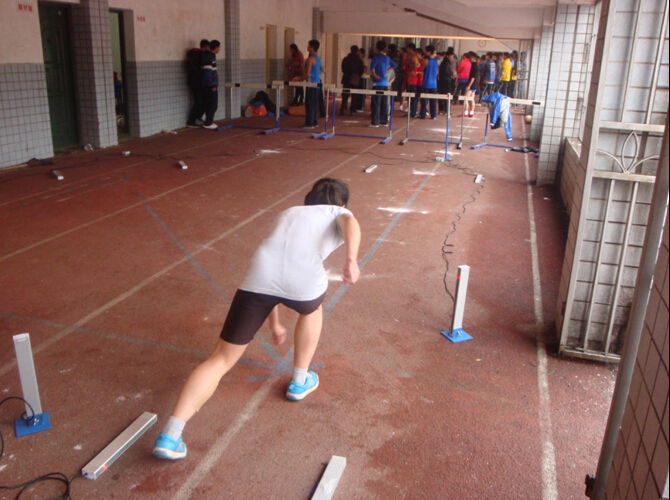

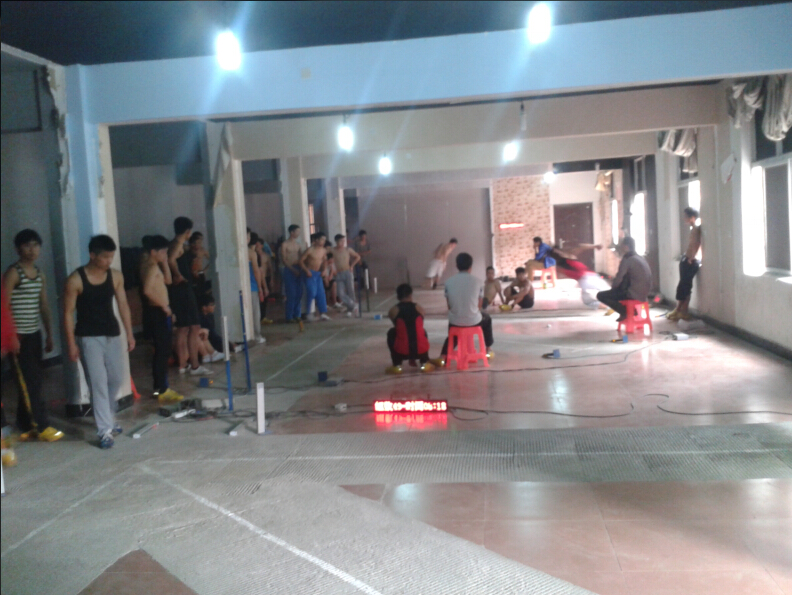

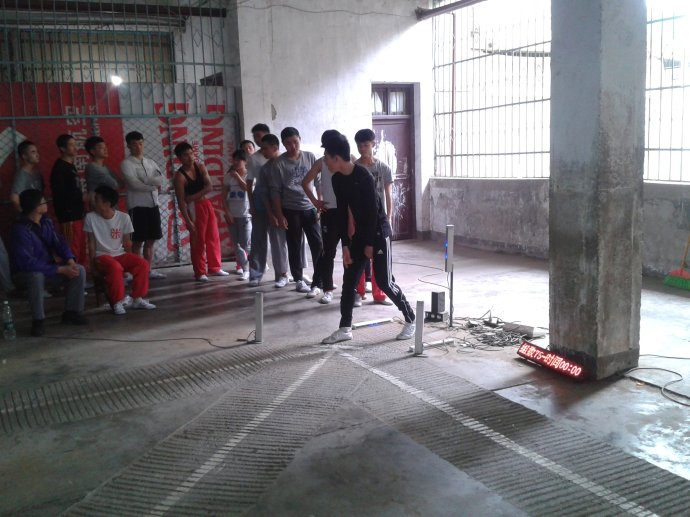

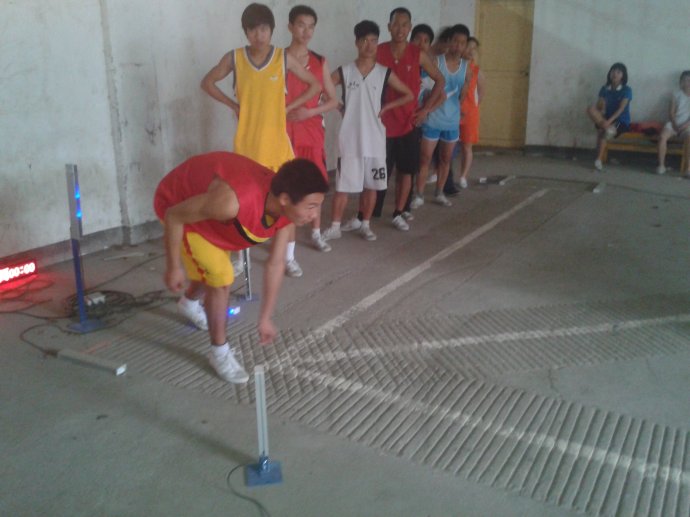

客户现场使用图
![](/UploadFiles/2015-11/300/2015110812394180254.png)
![](/UploadFiles/2015-11/300/2015110812510337629.png)
![](/UploadFiles/2016-10/300/2016100722052957330.png)
![](/UploadFiles/2016-10/300/2016100722062168949.jpg)
![](/UploadFiles/2016-10/300/2016100722065053732.jpg)
![](/UploadFiles/2016-10/300/2016100722071337696.jpg)
![](/UploadFiles/2016-10/300/20161007220748240.jpg)
![](/UploadFiles/2016-10/300/2016100722404912644.jpg)
![](/UploadFiles/2016-10/300/2016100722411926334.jpg)
![](/UploadFiles/2016-10/300/2016100722473130581.jpg)
![](/UploadFiles/2016-10/300/2016100722480526654.jpg)
![](/UploadFiles/2016-10/300/2016100722484438494.png)
![](/UploadFiles/2016-10/300/2016100723030991259.jpg)
![](/UploadFiles/2016-10/300/201610080133157883.jpg)
![](/UploadFiles/2016-10/300/2016100801514180051.jpg)
![](/UploadFiles/2016-10/300/2016100801344910750.jpg)
![](/UploadFiles/2016-10/300/2016100801480617711.jpg)
![](/UploadFiles/2016-10/300/2016100801470958809.jpg)
![](/UploadFiles/2016-10/300/2016100801534472052.jpg)
![](/UploadFiles/2016-10/300/2016100723034596278.jpg)
![](/UploadFiles/2016-10/300/2016100723042810857.jpg)
![](/UploadFiles/2016-10/300/2016100722491520842.jpg)

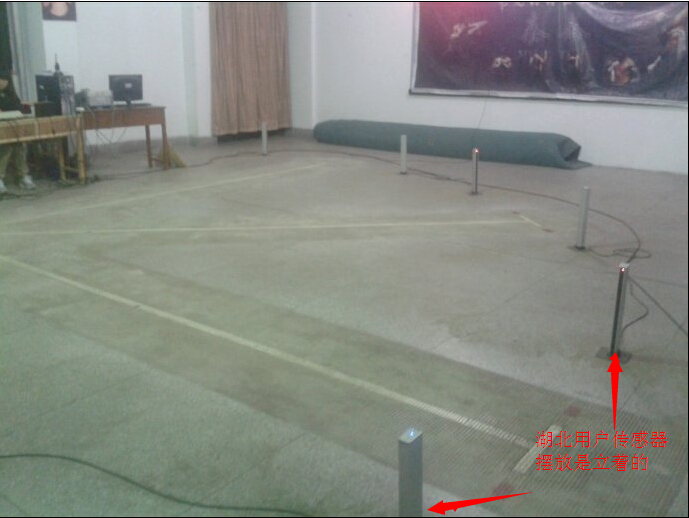

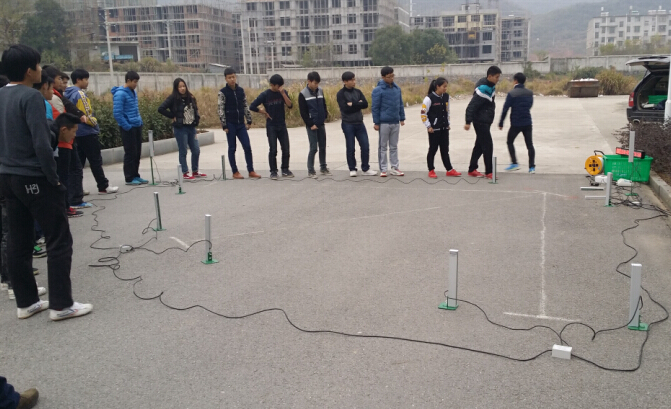

湖北用户现场图片----传感器是立着摆放的
![](/UploadFiles/2016-10/300/2016100722420938166.jpg)
![](/UploadFiles/2016-10/300/2016100722465917199.jpg)
![](/UploadFiles/2016-10/300/2016100722081183500.jpg)
发 货 包 装
![](/UploadFiles/2016-10/300/201610072236558125.jpg)
![](/UploadFiles/2016-10/300/2016100723140967252.jpg)
![](/UploadFiles/2016-10/300/2016100801544973836.jpg)
![](/UploadFiles/2016-10/300/2016100801375016949.jpg)

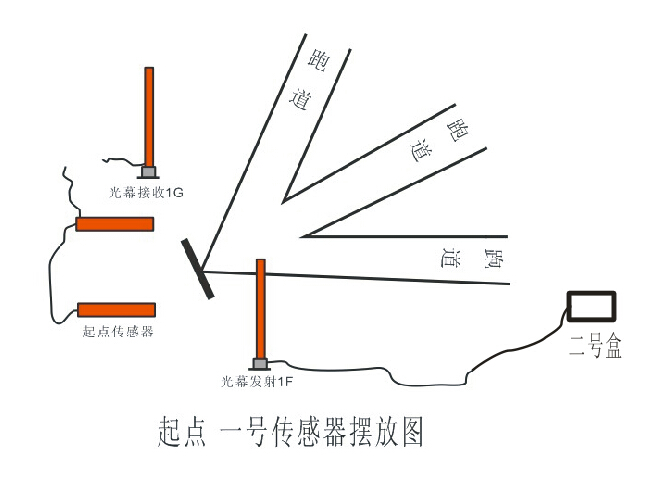

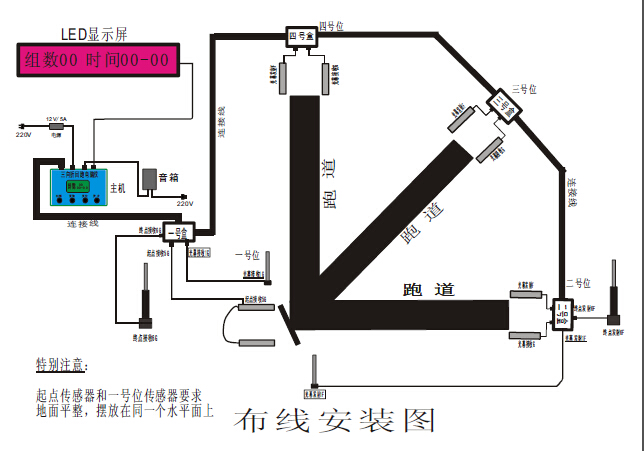

安 装 布 线 图
![](/UploadFiles/2016-10/300/2016100722584915416.jpg)
![](/UploadFiles/2014-09/0/2014090400235255719.jpg)
