三角形障碍跑电脑仪器
作者：佚名 日期：2015年11月08日 来源：本站原创 点击：
三角形障碍跑电脑仪器是根据湖北省体育高考测验项目原理开发的。具有安装简单，使用方便，计时准确，质量稳定等特点，适合体育高考考生平时训练，测验等使用。

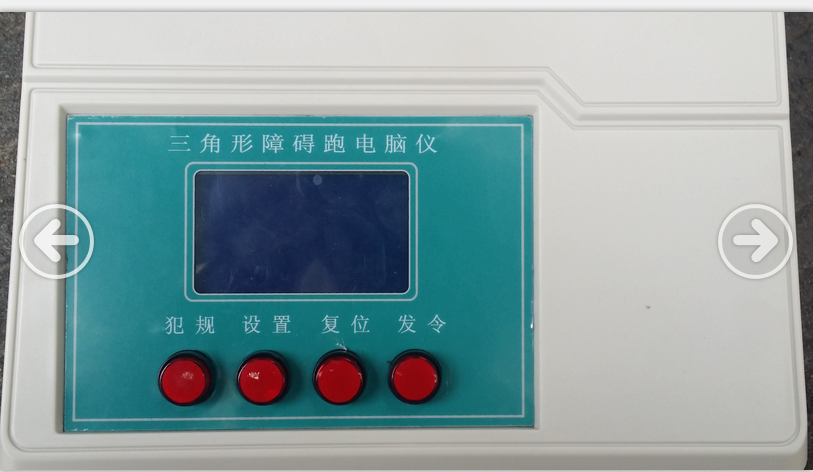

三角形障碍跑主机

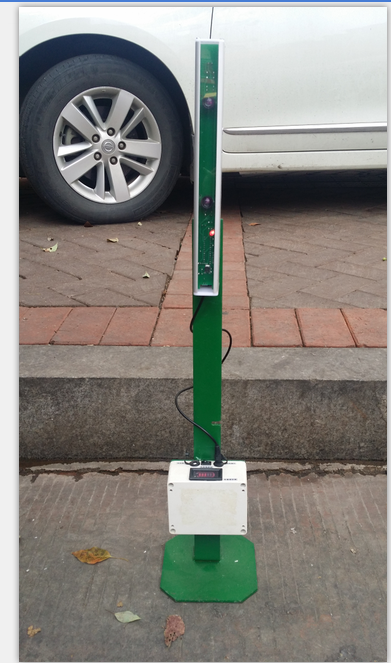

发射传感器： 自带12V高容量充电锂电池，电池带电量显示，充电一次可以连续使用48个小时。
JD-1 型 三 角 形 障 碍 跑 电 脑
测 试 仪
使
用
说
明
书
联系电话 ：13100251162 技术支持 QQ :228305315
三角形障碍跑电脑仪器是根据湖北省体育高考测验项目原理开发的。具有安装简单，使用方便，计时准确，质量稳定等特点，适合体育高考考生平时训练，测验等使用。
1、安装方法：按照机器提示依次安装连接线，连接好LED显示屏、音响、接受传感器。它们都是连接在主机背面的。

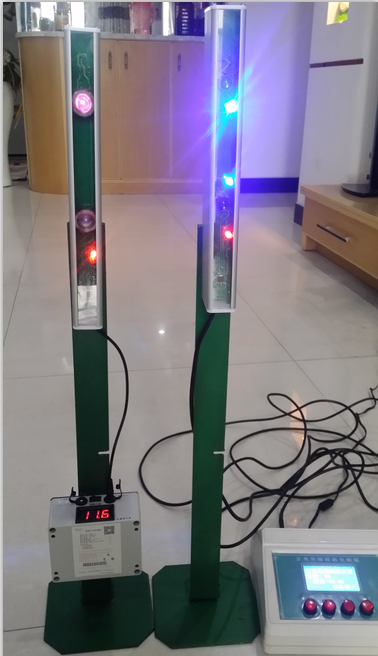

2、 打开发射传感器电源开关，传感器指示灯会点亮，检查电池电量显示。低于9V就不能够使用，应该充电以后才可以使用。2个传感器没有对准时，接受端会亮蓝灯，请调整好它们的距离位置，使蓝灯熄灭，才可以使用。

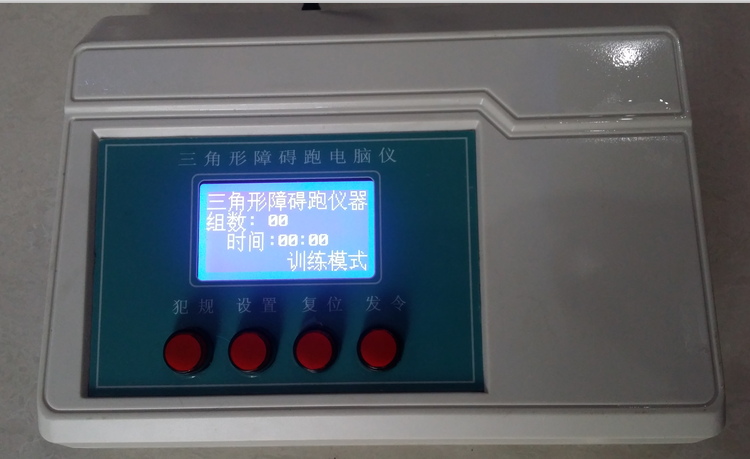

3、 主机开机默认是训练模式，使用时不需要按键复位，自动回零，开机以后同时按住设置和复位键3秒以上就可以转换为测验模式。因为是终点和起点合二为一，共用一个传感器，在训练模式下使用时需注意2点，一是队员起跑后一秒钟以内阻挡传感器不起作用，主要防止本人起跑时其他部位第2次触发传感器机器误操作。二是前面队员起跑跑完全程以后，成绩最少显示一秒钟，一秒以后如果再有队员起跑就自动清零，重新开始计时。
4、 测验模式下，先按复位键，机器复位计时显示-------以后，再按发令键计时显示00：00就可以开始起跑计时了。下一个队员开始跑前要按键复位发令，开始计时。

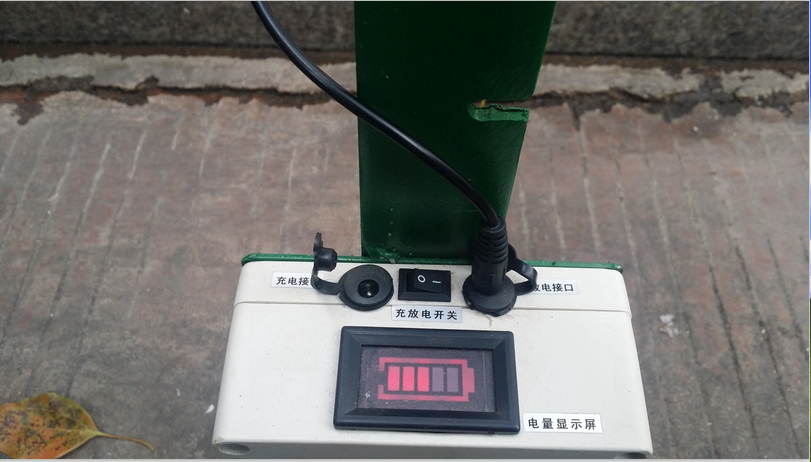

5、 电池充电接口和放电接口不要插错，使用时接放电接口，充电时接充电接口。电池充电时，必须要打开电池开关，拔掉发射传感器放电接口线。充电器亮红灯说明正在充电，亮绿灯说明已经充满电。锂电池使用注意不能够拆解，不能够丢入水中火中以免爆炸，电量低时按时充电。

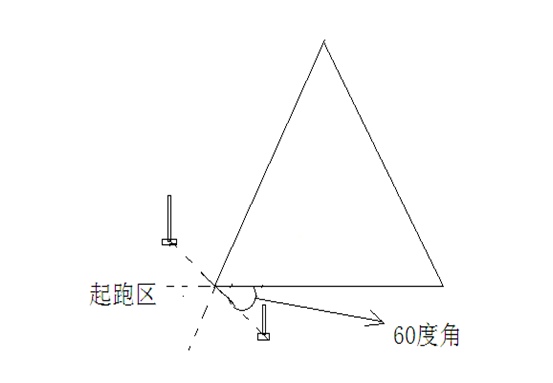

6、 感器摆放位置，因为是起点和终点合二为一，摆放距离是3米左右，不影响起跑和冲刺就可以。摆放角度和开始起跑的三角形的那一条边的延长线成60度摆放。传感器连接线的中点和起跑处三角形的角交叉，它们在一个点上。

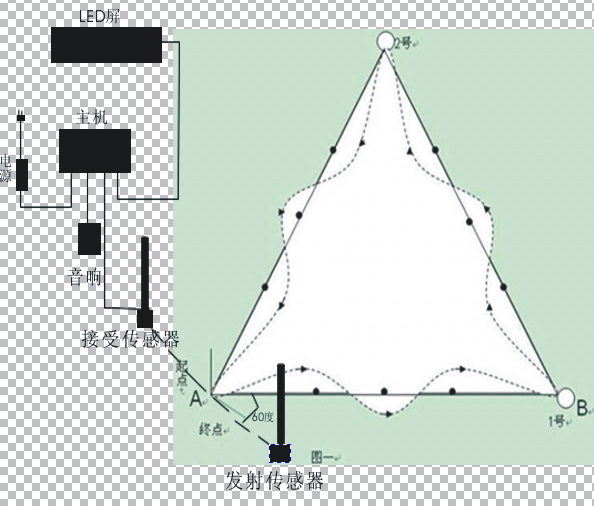

7、 安装布线图
三角形障碍跑主机

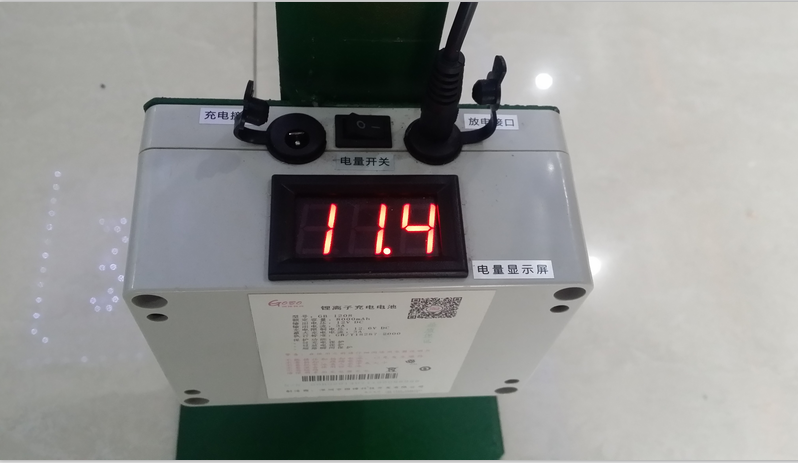

发射传感器： 自带12V高容量充电锂电池，电池带电量显示，充电一次可以连续使用48个小时。
JD-1 型 三 角 形 障 碍 跑 电 脑
测 试 仪
使
用
说
明
书
联系电话 ：13100251162 技术支持 QQ :228305315
三角形障碍跑电脑仪器是根据湖北省体育高考测验项目原理开发的。具有安装简单，使用方便，计时准确，质量稳定等特点，适合体育高考考生平时训练，测验等使用。
1、安装方法：按照机器提示依次安装连接线，连接好LED显示屏、音响、接受传感器。它们都是连接在主机背面的。
2、 打开发射传感器电源开关，传感器指示灯会点亮，检查电池电量显示。低于9V就不能够使用，应该充电以后才可以使用。2个传感器没有对准时，接受端会亮蓝灯，请调整好它们的距离位置，使蓝灯熄灭，才可以使用。
3、 主机开机默认是训练模式，使用时不需要按键复位，自动回零，开机以后同时按住设置和复位键3秒以上就可以转换为测验模式。因为是终点和起点合二为一，共用一个传感器，在训练模式下使用时需注意2点，一是队员起跑后一秒钟以内阻挡传感器不起作用，主要防止本人起跑时其他部位第2次触发传感器机器误操作。二是前面队员起跑跑完全程以后，成绩最少显示一秒钟，一秒以后如果再有队员起跑就自动清零，重新开始计时。
4、 测验模式下，先按复位键，机器复位计时显示-------以后，再按发令键计时显示00：00就可以开始起跑计时了。下一个队员开始跑前要按键复位发令，开始计时。
5、 电池充电接口和放电接口不要插错，使用时接放电接口，充电时接充电接口。电池充电时，必须要打开电池开关，拔掉发射传感器放电接口线。充电器亮红灯说明正在充电，亮绿灯说明已经充满电。锂电池使用注意不能够拆解，不能够丢入水中火中以免爆炸，电量低时按时充电。
6、 感器摆放位置，因为是起点和终点合二为一，摆放距离是3米左右，不影响起跑和冲刺就可以。摆放角度和开始起跑的三角形的那一条边的延长线成60度摆放。传感器连接线的中点和起跑处三角形的角交叉，它们在一个点上。
7、 安装布线图
